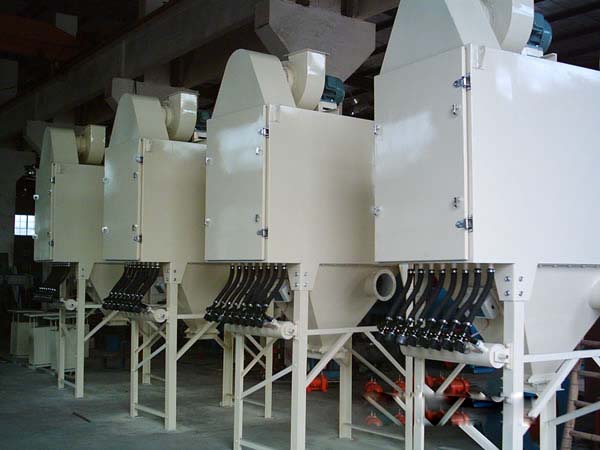

扁袋收尘器
已阅:3122  2018-6-25


  1、用途

    适用于粮油、食品行业中机组、提升机进、出口、称重打包间等单机除尘,轻工、化工、矿山、水泥、木工等行业粉尘过滤、回收、除尘等。

    2、性能特点

    ( 1 )将风机、脉冲布袋除尘器组合一体,为缩短风网,简化工艺流程,提高主机运行效率创造了良好的条件。

    ( 2 )采用了框架拆卸式布袋结构,每只布袋均可单独拆卸,给安装使用及维修换袋带来了方便。

    ( 3 )设备体积小而过滤面积大,每只布袋过滤面积1㎡,因此处理风量比同体积的圆布袋脉冲除尘器大得多,使设备趋于小型化。

    ( 4 )除尘效率高达99.9%,风机出口可直接对室内排空。

    二、主要规格与技术参数

    三、主要结构与工作原理

    1、主要结构脉冲布袋除尘器主要由门、脉冲控制仪、风机、壳体、气包、电磁阀、布袋等组成。

    2、工作原理

    在风机作用下,含尘空气由底进入箱体,尘粒被隔离在滤袋外壁,净化空气通过滤袋经上筒体风机出口排出。吸附在滤袋壁上的尘粒,靠压缩空气反向喷吹使其脱离滤袋沉降下落,随物料一起排走。压缩空气对滤袋喷吹是脉冲式定时间隔喷吹的。由脉冲控制仪发出信号,循序打开各电磁阀,高压空气由电磁阀经喷吹管对准对应的滤袋喷射。在喷吹期间,压缩空气可诱导周围数倍于压缩空气量的空气进入滤袋,造成滤袋瞬间急剧膨胀,由于喷吹时间很短(一般0.01~03S),压缩空气过后,在风机负压的作用下,滤袋又急剧收缩,如此一胀一缩,使滤袋上的尘粒很快脱落,随物料一起排走。由于滤袋是依次(一次三只)清洗(喷吹)的,喷吹时间又很短,所以在清灰过程中,除尘器的处理能力保持不变。

    四、脉冲控制仪与电磁阀

    脉冲控制仪是脉冲除尘器的主要控制设备,本设备采用DMSK—Ⅲ型脉冲控制仪,它由CMOS数字集成电路组成。该控制仪输出脉冲间隔及脉冲宽度可调。脉冲间隔调节范围:T=3~90S脉冲 ,宽度调节范围:t=0.01~0.5S。电磁阀选用DMF—B型电磁阀,工作电压由脉冲控制仪提供。

    五、压缩空气源及用量

    压缩空气源由空气压缩机提供,经过滤气罐、贮气罐后接到设备小气包进口。本除尘器要求压缩空气压力为2~6公斤/厘米2范围内。

    六、安装

    1、电磁阀安装

    按下列步骤安装:

    (1)电磁阀阀口与螺纹管接头连接、螺纹处附上生料带以防漏气。旋接时请不要太用力,以免电磁阀口旋裂。

    (2)电磁阀出口套上压力橡胶管,橡胶管另一头设备喷吹管相连、套牢。

    (3)将小气包固定装在气包架上,小气包上的管螺母与连在电磁阀上的管接头旋接,请在管接头与螺母连接处加垫“O”型密封圈。

    (4)调整电磁阀,
