一、热网数据采集与监控系统适用范围
    scada（supervisory co***ol and data acquisition）系统，即数据采集与监视控制系统。scada系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。
    北京宇恒电气热网数据采集与监控系统专为热网调度自动化而设计，对城市热网换热站现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

二、热网数据采集与监控系统特点
    我国现行传统的手工操作热力站运行管理，影响了集中供热优越性的充分发挥，与之相比，北京宇恒电气提供的热网SCADA系统（数据采集与监控系统）具有以下明显特点：
  1、提供全面的供热参数测量，对运行工况进行系统的分析判断；
  2、准确有效地调节系统运行工况，通过先进的自动控制和系统优化解决用户冷热不均，供热量与需热量不匹配等问题；
  3、对换热站数据信息进行分析、统计，工作人员可通过图表形式输出各站的数据、报警信息，以便打印、存档。
  4、实现换热站无人值守,减少管网运行调节的工作量，达到在提高供热系统的供热能力和供热品质的同时节能降耗、减少污染物排放的目的。

三、热网数据采集与监控系统组成

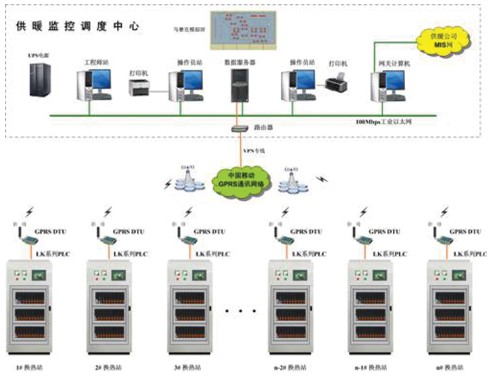

    根据生产工艺设计要求，宇恒电气提供的热网换热站SCADA系统由上位机（监控中心）、下位机（现场控制层）、通讯网络等组成，集人机界面、数据库管理、计算机网络、远程数据通信、过程控制和信号检测等先进技术于一体。

    宇恒电气换热站SCADA系统功能主要结构包括：
   0·换热站网络状态监测模块负责监测各换热站网络通讯是否正常，如发现某站通讯中断，系统会提示报警并自动重新连接该站。方便工作人员在远程能够及时监视各站网络通讯状态。
   1 ·实时数据信息采集模块通过PLC采集现场设备的工艺数据、报警信息（如：流量、温度、压力及其报警信息等）并进行优化处理，能够尽力避免大量数据采集时所导致的数据处理延迟时间过长，从而确保采集数据的实时性、稳定性、一致性。
   2 ·工艺数据信息输出模块通过可视化图形界面实时显示各换热站的当前模拟量、数字量及工艺曲线，便于工作人员随时查看。
   3 ·报警数据信息输出模块通过可视化图形界面实时显示各换热站的当前故障报警信息，并以手机短信的方式主动向工作人员发送报警信息，以便工作人员可以及时的处理现场故障。
   4 ·工艺数据存储处理模块负责保存从现场PLC采集到的工艺数据，以方便工作人员随时查询数据信息。
   5 ·工艺数据查询输出模块根据工作人员输入的查询条件（如：时间、换热站名称、工艺数据名称等），对各换热站工艺数据（如：流量、温度、压力等）进行分析、统计，以图表形式在可视化界面中显示，以便工作人员查看、打印、存档。
   6·报警数据存储处理模块负责保存从现场PLC采集到的报警数据，以方便工作人员随时查询故障信息。
   7 ·报警信息查询输出模块根据工作人员输入的查询条件（如：时间、换热站名称、故障名称等），对各换热站报警信息（如：流量、温度、压力等）进行分析、统计，以表格形式在可视化界面中显示，以便工作人员查看、打印、存档。
   8 ·现场设备控制模块工作人员可在远程通过PLC对各换热站设备进行启、停、复位等相关操作。
   9 ·Web服务模块通过网页浏览器（如：IE等）随时进行查看现场各换热站的实时工艺数据、报警信息等相关操作。
